JX990 对夹式软密封蝶阀: * 对夹软密封蝶阀的蝶板安装于管道的直径方向
* 在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态
* 软密封蝶阀作为一种用来实现管路系统通断及流量控制的部件，纺织印染、石化、食品、饮料、水处理、空调、制药、造纸等许多领域中得到极为广泛地应用。

产品爆炸图

产品结构图

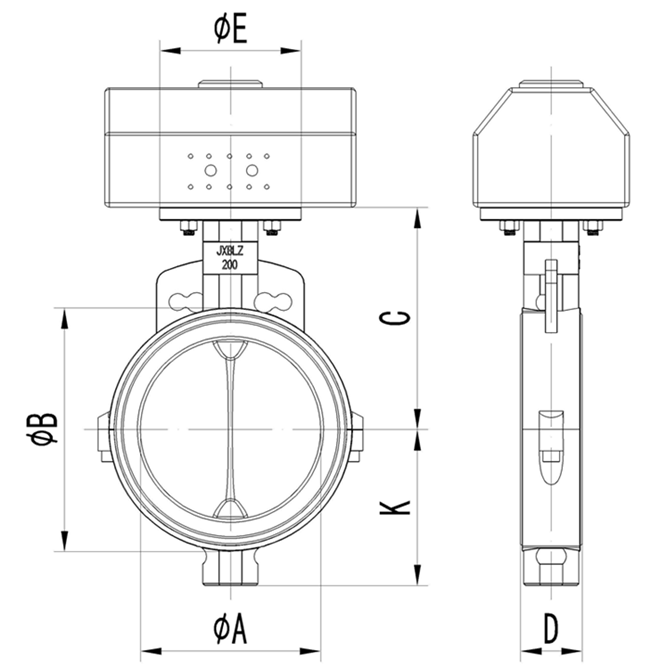

主要外形尺寸

型号		说明
JX990		说明
执行机构	A	单弹簧薄膜式
	B	多弹簧薄膜式
	C	活塞式单作用
	C1	活塞式双作用
	D	电动
	E	手动
	F	电-液动
	G	气-液动
连接方式	F	法兰式
	H	焊接式
	J	对夹式
	G	凸耳式
密封圈材料	T1	高温四氟
	T2	高温橡胶
	T3	常温橡胶
	T4	硬质合金
	T5	本体材料
公称通径	DN	DN40-DN2000
公称压力	PN	PN10-PN64
	LB	150LB-600LB
	K	5K-40K
阀体材质	0	HT250
	1	WCB
	2	CF8
	3	CF3
	4	CF8M
	5	CF3M
蝶板材质	1	WCB
	2	304
	3	304L
	4	316
	5	316L
	其他	其他
举例说明： JX990-B-J-T1-DN100-PN10-1-2 对夹式蝶阀，多弹簧薄膜式执行机构，对夹式，高温四氟，公称通径DN100，公称压力PN10，阀体材质WCB，蝶板材质304

气动蝶阀的构成

气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀分类：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。

气动蝶阀的工作原理

蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降

很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
