Y型气动薄膜式角座阀 - 韶关博尔兹阀门工业有限公司

language

Y型气动薄膜式角座阀: * 独特的固定式活塞密封
延长阀杆行程，使阀腔更加平缓，扩大阀腔的流通截面，增加30%流量
* 大流量阀体
更合理的阀腔设计，减少流体阻力，结合加长行程的阀杆，流量增加30%，寿命高达200-700万次
* 先进的气动执行器
工程塑料外壳，低摩擦黄铜镀镍活塞，内部元件自动润滑，免维护，可360°转动，与电磁阀连接为NAMOR接口
* 长寿命阀杆
为延长寿命，阀杆均采用不锈钢316/不锈钢316L（ARES），并采用契形特氟隆（PTFE）密封，阀杆自动校正位置，自润滑，免维护
* 全部钢件采用耐酸不锈钢材料密封件采用食品硅橡胶或聚四氟乙烯材料符合食品卫生规范

技术参数
安装尺寸
型号说明
工作原理

工作压力	0-25bar
介质温度	-10℃～+180℃
介质粘度	Max600cst(m㎡/s)
环境温度	-10℃～+70℃
阀体材质	不锈钢304、316
螺纹连接	G1/2"～G3"
流体范围	水、空气、蒸气、酸、碱等腐蚀性流体
控制功能	常闭、常开
附件	行程限制器、紧急手动装置、限位开关、电磁阀

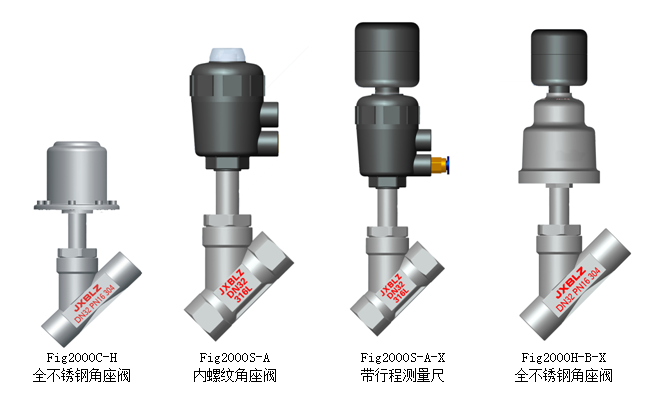

产品三维图和结构图

主要外形尺寸

公称通径DN		1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2
内径（mm）		10	10	13	18	23	30	36	46	60
L1		65	65	65	75	90	120	120	150	185
L		100	100	100	115	130	145	160	175	220
KV(m3/h)		3.6	3.6	4.9	8	19	27.5	42	52	90
控制气源（MPa）	最小	0.3	0.3	0.3	0.4	0.4	0.4	0.4	0.4	0.4
	最大	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6
最大工作压力（MPa）		0-1.5	0-1.5	0-1.5	0-1.5	0-1.5	0-1.5	0-1.5	0-1.5	0-1.5
执行器φ（mm）		Φ50、Φ63、Φ80、Φ100、Φ125

型号		说明
JX2000		说明
连接方式	S	内螺纹
	H	对焊
	F	法兰
执行机构	A	塑料头气缸
执行机构	B	不锈钢气缸
材质类型	1	304
	2	304L
	3	316
	4	316L
公称通径	DN	DN15-DN100
公称压力	PN	PN0-PN16
举例说明： JX2000-F-B-1-DN50-PN10 角座阀，法兰连接，不锈钢气缸，材质304，公称通径DN50，公称压力PN10

概况

角座阀保持流速能够节省空间.它采用带弹簧安全保护的单作用气动执行机构来操作的导向角座阀.使用时,应该选择常开或常闭。

产品由不锈钢铸造和聚四氟乙烯.可用于大多数气体,液体.蒸汽和腐蚀性场合.它带有散热器来保护执行机构.确保阀具有较长寿命。

角座阀的原理及技术参数：

单作用和双作用

单作用（气动头通常为一个孔）；工作原理；根据弹簧复位达到开启和关闭的作用，分为常开型与常闭型。

双作用（气动头通常为两个孔）；工作原理：给气控制其开关。（根据客户要求，还可以选双作用加弹簧复位，控制更精准）。

特点：

1．具有阀门开或关位置显示。

2．外部气动先导，可增加使用寿命，免维护。

3．溢流口与滑块间有自调节密封压盖，可提高密封性能。

4．阀体角座结构，可实现大流量（特别是与普通截止阀相比较），

结构紧凑响应快。

安装与维修

1．管道必须清洁无污染。

2．根据需要安装，但最好使执行机构朝上。注意流向。

3．连接阀门注意对准管道，只有在用户特殊要求时才取下执行机构。

4．打开或维修该角阀之前先切断流体和控制气源并降低管道系统中的压力。
