CS41H 自由浮球式疏水阀: * 排除空气能力：需附加排空装置
* 是否用于过热蒸汽：不可用于过热蒸汽
* 背压是否有限制：背压率为进口压力的80%
* 蒸汽耗损：可以保温，表面散热蒸汽损耗小
* 排饱和水能力：能排饱和水，从而获得最高的热效率
* 排水方式：连续排水，有水即排，加热设备内不会有水积聚
* 蒸汽压力变化对疏水阀的影响：可适应大幅度和突然的压力变化，浮球能调节排水阀座孔的开度，工作连续，性能稳定

技术参数

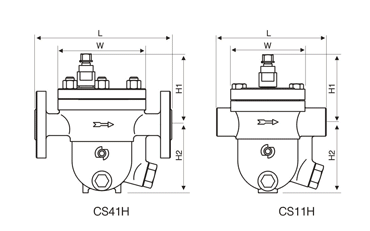

安装尺寸
型号说明
工作原理

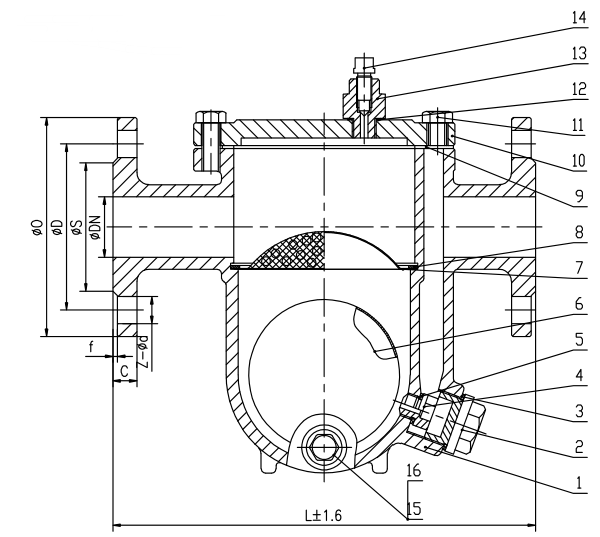

产品结构图

CS41H

零部件名称及材质

序号	名称	材料	序号	名称	材料
1	阀体	WCB	9	中部垫片	柔性石墨
2	螺塞	2Cr13	10	阀盖	WCB
3	密封垫	PTFE	11	六角头螺栓	304
4	阀座	2Cr13	12	密封垫	PTFE
5	密封垫	PTFE	13	放泄阀座	2Cr13
6	球体	304	14	顶心	2Cr13
7	过滤网	304	15	排污螺栓	45
8	卡簧	40Cr	16	密封垫	PTFE

产品结构图

主要尺寸参数

产品型号	公称通径（DN）	连接方式	使用压力（MPa）	最高允许温度（℃）	外形尺寸
产品型号	公称通径（DN）	连接方式	使用压力（MPa）	最高允许温度（℃）	L	H1	H2	W
CS11H-CB	15~25	螺纹承插焊	1.6、 2.5、 4.0	300	155	95	100	-
CS11H-CD	32				270	110	135	172
	40				280	110	165	172
	50				290	110	165	172
CS41H-B	15	法兰	1.6、 2.5、 4.0	300	195	97	100	126
	20				195	100	101	130
	25				215	105	105	140
CS41H-D	25~32	法兰	1.6、 2.5、 4.0	300	270	110	135	172
	40				280	115	160	172
	50				290	115	160	172
CS41H-16F	50	法兰	1.6	300	410	175	175	234
	65				410	175	175	236
	80				430	245	245	260
	100				430	255	255	265
	125~150				480	185	311	302

型号						说明
阀门类型	CS41H					自由浮球式
	CS11H					自由浮球式
	JX58H					杠杆浮球式
	JX88H					倒吊桶式
连接方式		F				法兰式
		H1				对焊式
		H				插焊式
		S				内螺纹式
公称通径			DN			DN15-DN500
公称压力				PN		PN10-PN64
				LB		150LB-600LB
				K		5K-40K
材质					WCB	碳钢
材质					CF8	不锈钢
举例说明： CS41H-F-DN50-PN16-WCB 浮球式疏水阀，法兰连接，公称通径DN50，公称压力PN16，材质WCB

自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，YQ疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。

自由浮球式疏水阀是利用阿基米德浮力原理，使浮球随体腔内液面的升降而升降，从而打开或关闭阀座排水孔形成排水阻汽动作。
　　当开始工作时，开启设在阀盖上的手动放气阀，大量的冷空气或不凝结气体在蒸汽和凝结水推动下排除体外后，关闭放气阀。这时疏水阀处于关闭状态，随着时间的延续流入阀内的凝结水逐渐增多，也就是说体腔内液面升高到浮力大于球体自身重量及阀口面积作用力时，球体浮起打开阀口，大量的凝结水迅速排往阀后。
　　在排水过程中，液面逐渐下降，由于体腔内压力分布不均匀，阀口处压力最低，使漂浮在液面的浮球受到不平衡的力，推动浮球向阀口浮动，直至到封闭阀口为止，此时体内底部支点顶住浮球，使浮球不能继续下降，排水停止。此时液面与阀口有一定距离，因此形成水封，阻止蒸汽逸漏。
