| 项目 | 参数详情 |
| 公称通径（DN） | 标准范围：DN15-DN200（对应1/2"-8"）；定制范围：DN200-DN300 |
| 公称压力（PN） | 常规等级：PN10、PN40、PN100、PN160；高压等级：PN250、PN320；美标等级：ANSI 150LB、300LB、600LB、900LB、1500LB、2500LB；日标等级：JIS 10K、20K |
| 介质温度范围 | 常规温度：-40℃至+350℃；低温定制：-200℃至-40℃；高温定制：350℃至+548℃ |
| 阀体材质 | 基础材质：WCB碳钢、304不锈钢、316L不锈钢；耐腐蚀材质：哈氏合金C276、蒙乃尔合金400、钛合金TA2 |
| 滑板及密封材质 | 滑板材质：316L不锈钢、硬质合金；密封材质：PTFE（-200℃至+260℃）、FFKM（-20℃至+320℃）、金属硬密封（≤548℃） |
| 适配介质 | 液体（水、油、酸碱溶液、溶剂）、气体（蒸汽、压缩空气、燃气、腐蚀性气体）、含少量固体颗粒的流体（颗粒直径≤0.1mm） |
| 流量特性 | 线性特性（流量与行程成线性关系）；等百分比特性（流量变化率与当前流量成正比）；快开特性（小行程即达大流量）；流量特性曲线符合ANSI/ISA 75.01 |
| 可调比（R） | ≥30:1（线性/等百分比特性）；≥10:1（快开特性） |
| 调节精度 | 定位精度：±1%FS；重复精度：±0.5%FS |
| 泄漏等级 | 软密封：ANSI/FCI 70-2 VI级（泄漏量≤0.0001%×KV值）；金属硬密封：ANSI/FCI 70-2 V级（泄漏量≤0.001%×KV值） |
| 执行机构适配 | 气动执行机构：薄膜式（响应速度≤1秒）、活塞式（响应速度≤0.5秒）；电动执行机构：开关型/调节型（响应速度3-15秒，带断电复位功能） |
| 控制附件 | 智能定位器：支持HART、PROFIBUS-PA、FF现场总线协议；辅助附件：过滤减压阀、电磁阀、行程限位开关、位置变送器 |
| 参数项目 | 规格详情 |
| 执行器类型 | 气动薄膜式 / 电动齿轮式 / 手动蜗轮式 |
| 控制信号 | 4-20mA DC / 0-10V / 气动 0.2-1.0MPa |
| 标准供电 | AC220V / DC24V / 气源 0.4-0.7MPa |
| 手动装置 | 侧装手轮 / 顶装手轮（选配） |
| 防护等级 | IP65 / IP67（可选） |
| 执行行程 | 6-9mm（微行程设计） |
| 响应速度 | 气动≤1秒 / 电动3-15秒 |
适用标准：GB/T9113 RF 突面法兰，PN16/PN25/PN40 通用
| 公称通径 DN | D | L(mm) | H(mm) |
| DN15 | φ62 | 33 | 380 |
| DN20 | φ72 | 33 | 390 |
| DN25 | φ82 | 33 | 366 |
| DN32 | φ92 | 33 | 375 |
| DN40 | φ108 | 43 | 410 |
| DN50 | φ127 | 46 | 401 |
| DN65 | φ142 | 46 | 400 |
| DN80 | φ165 | 52 | 425 |
| DN100 | φ194 | 56 | 435 |
| DN125 | φ222 | 56 | 595 |
| DN150 | — | 定制 | 定制 |
本滑板阀（≤PN40）提供上述标注尺寸系列，超PN40等级需选用定制尺寸产品。
高温介质工况需配套管道支架，避免阀体长期承重变形；
管路需加装旁路与截止阀，检修时可切断介质，无需整体停机；
安装完成后执行器接线做好防水处理，匹配 IP65 防护等级。
JX480：滑窗式调节阀系列代号
A：执行机构类型（单弹簧薄膜式气动）
0：功能类型（开关型）
FC：作用形式（气闭式）
N：手动操作机构（无手轮）
J：连接方式（对夹式）
PB：阀内件形式（平板阀芯-软密封）
BG：阀盖类型（标准型）
QO：流量特性（快开）
PN16：公称压力等级
304SS：阀体材质（304不锈钢）
详细选型代码请参阅产品技术手册，包含执行机构类型、功能类型、作用形式、连接方式、阀内件材质、阀盖类型、流量特性、公称压力、阀体材质等多个维度的配置选项。

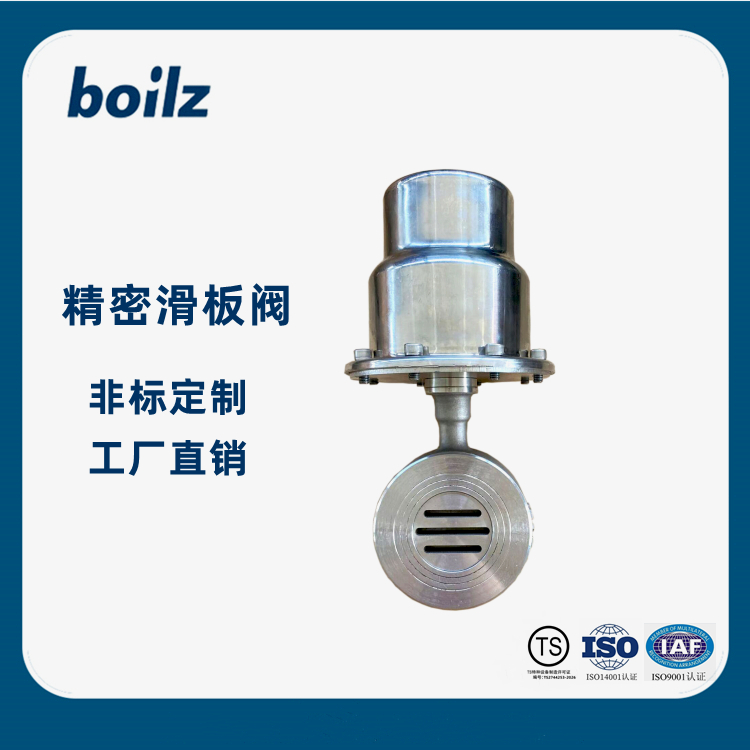

采用固定滑板+可移动滑板的双板协同设计，两板均经五轴联动加工中心铣削精密节流槽（槽宽精度±0.02mm，表面粗糙度Ra≤0.8μm）。工作时，可移动滑板沿线性导轨做微行程运动（行程仅6-9mm，重复定位精度±0.01mm），通过改变两板节流槽的重合面积，实现流体流通量的连续精准控制。相较于传统单阀芯结构，该设计可有效分解流体冲击力，减少流场扰动，避免介质温度或流量振荡，尤其适用于微小流量与高压差工况的稳定调节。
创新采用弹簧预紧+金属硬密封+柔性辅助密封的复合密封结构：可移动滑板背面配备碟形弹簧组，提供恒定预紧力（预紧力可根据工况调整为5-15N），确保阀门全行程内两滑板密封面紧密贴合；密封面采用硬质合金（WC-Co合金，硬度HRC65以上）经金刚石砂轮精细研磨，平面度误差≤0.005mm；同时在密封面边缘嵌入聚四氟乙烯（PTFE）或全氟醚（FFKM）柔性密封圈，形成硬密封防磨损+软密封防泄漏的双重保障，大幅提升密封可靠性与使用寿命。
采用阀体基体+功能模块的模块化架构，核心部件包括：阀体模块（整体锻造工艺成型，流线型流道设计，减少局部阻力损失）、执行器接口模块（标准化快拆式接口，兼容多种驱动形式，更换时间≤30分钟）、密封与滑板模块（密封件、滑板组件均为独立单元，支持单独拆卸更换，无需整体拆解阀体）、控制附件模块（预留智能定位器、电磁阀、位置反馈传感器集成安装位，适配DCS/PLC等自动化控制系统）。
导轨导向系统：可移动滑板采用不锈钢直线导轨导向，配合自润滑轴承，摩擦系数≤0.005，确保长期运行无卡滞；
阀体排气/排液结构：阀体底部与顶部预留NPT1/4"排气、排液接口，便于系统调试时排出管道内气体或杂质，避免气阻影响调节精度；
抗振动设计：执行机构与阀体连接部位采用弹性缓冲垫，减少管道振动对执行精度的影响，适配船舶、航空航天等振动工况。
